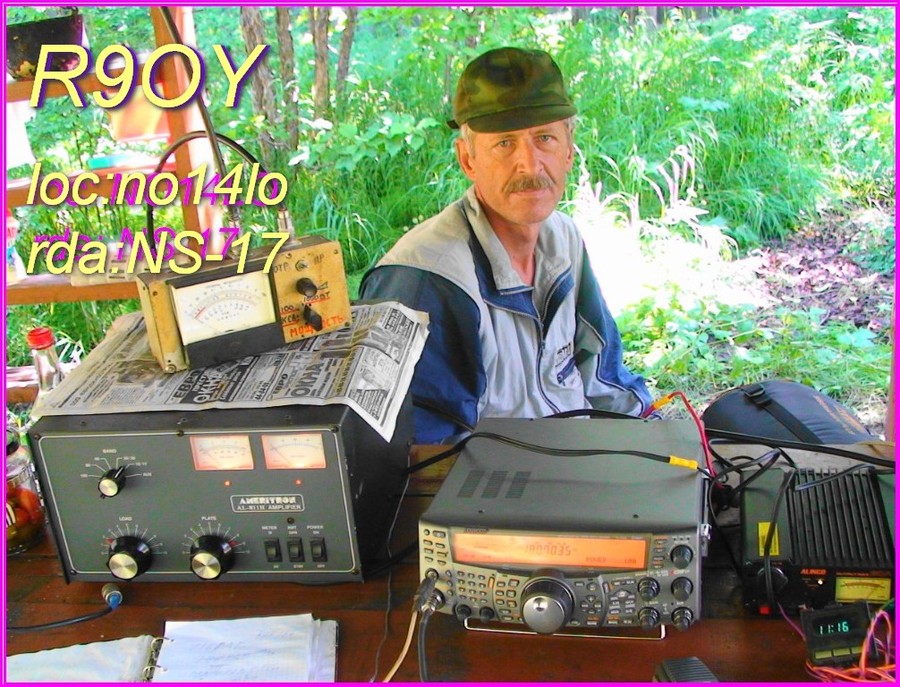

Случайно увидел фото Игоря и мысль возникла-желающим здесь выставлять фото своего шека .
Игорь, это фото в поле или дома в саду?
Вложение 1896
Вид для печати
Случайно увидел фото Игоря и мысль возникла-желающим здесь выставлять фото своего шека .
Игорь, это фото в поле или дома в саду?
Вложение 1896

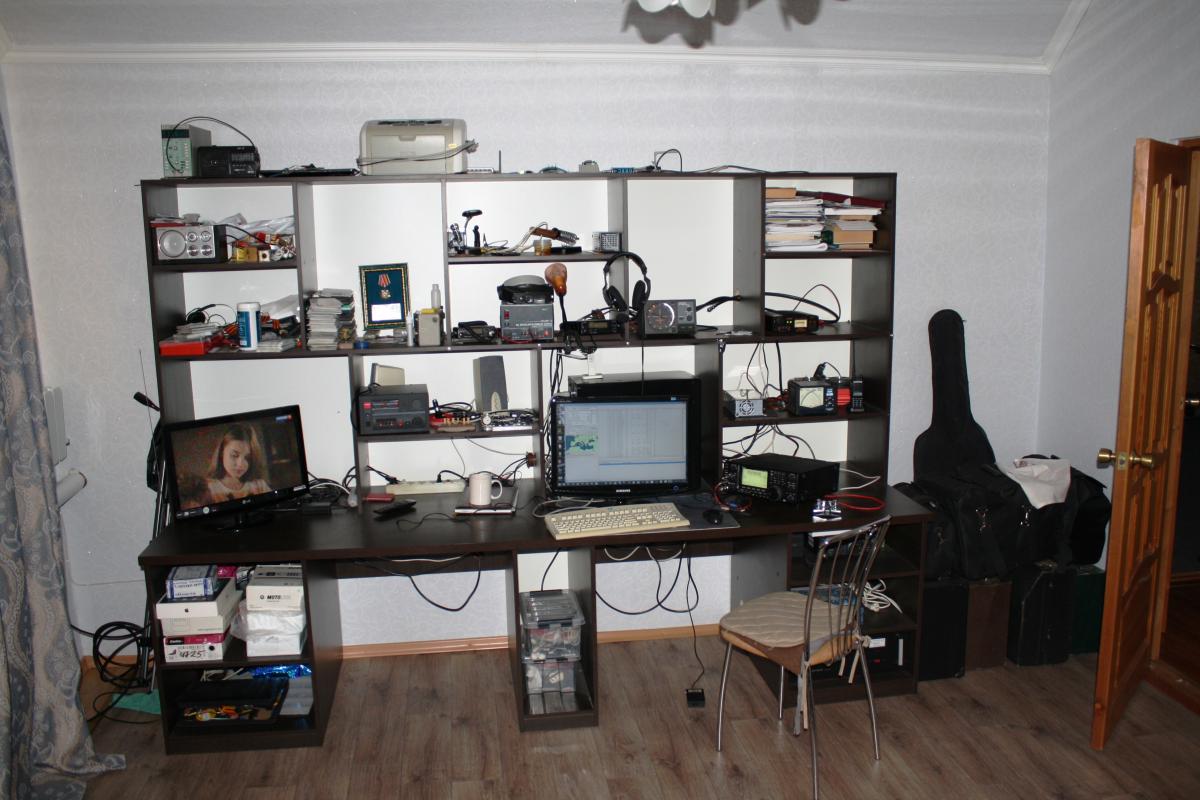

Фото моего шека... Правда периодически на столе бывает не убрано или что-то разобрано :)
Комната в чердачном помещении, у противоположной стены диван...можно прилечь и отдохнуть :)
Фото только что сделал на сотовый, не совсем хорошее, в ширину в сотовых плохо помещается кадр...
Вложение 1897

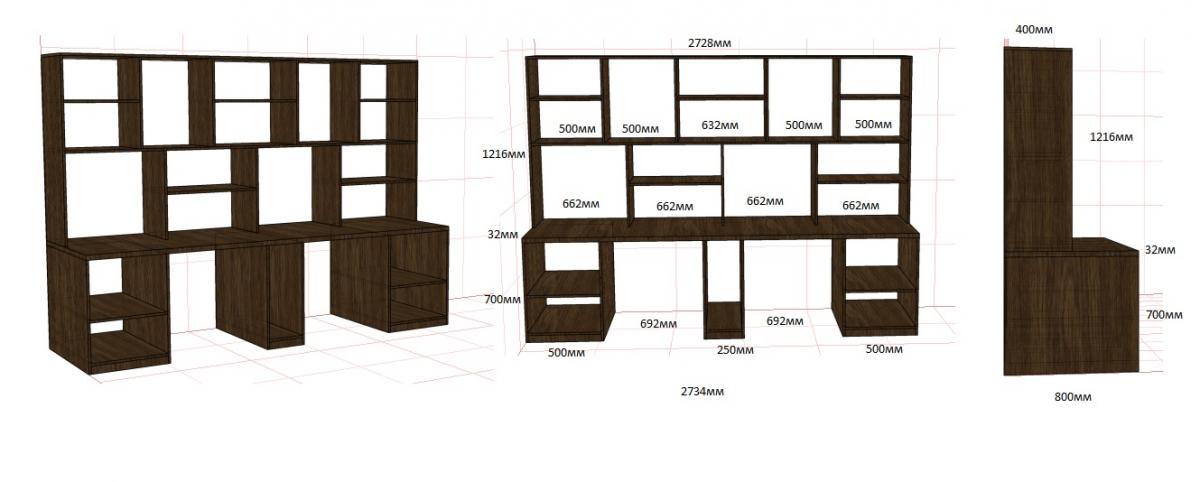

Проект стола шека, сделала знакомая, отдавал на распил в мебельную компанию, скручивал все дома сам.
В левой половине стола планировалось ставить усилитель, пока его нет... ждет своего часа :)
В центре внизу бокс под системник, но там он не прижился, сильно пыль собирал, перенес системник за монитор...
Вложение 1898
Вложение 1899

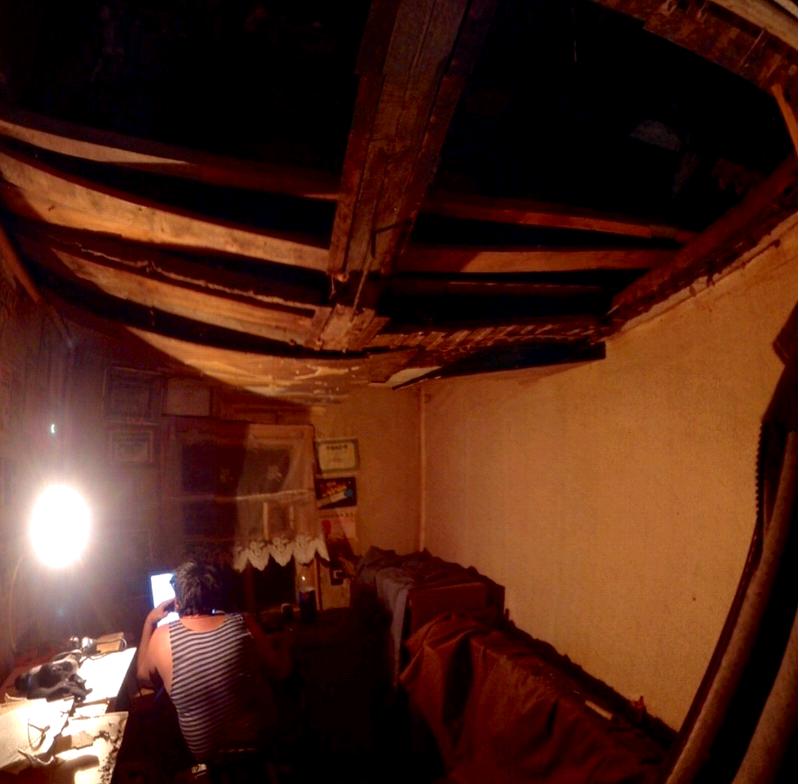

А как такой шэк?:D
Это настоящий "шек" :) ! У меня такой был в пору "радиохулиганства" на 200м в середине 70-х годов, в амбаре стояла на ящиках "шарманка" с приемником Рекорд :)
Отец у мня служил в диспетчерской авиаполка, когда заходил ко мне, то часто произносил с улыбко: Ну что там в эфире, - Дай-дай-за-ку-рить ко-ман-дир по-лка :)
это сын заснял ... я балку там менял в тот момент
Приветствую всех. У меня попроще....https://www.qrzcq.com/call/US3IW , а сейчас когда "удалёнка" ещё проще на столе стало.......
Симпатичное рабочее место оператора. Я раньше свое "барахло" ремонтировал на кухонном столе.Понятно,что разобранное оборудование на нем не ставить, инструменты тоже. Решил сделать отдельный стол с полками для оборудования и "радиобарахла" . Барахло,большую часть, храню в пластиковых контейерах, но часть
все-равно само-собой распихивается по полкам.
Была мысль вначале сделать узел связи в огороде и там сделать шек, но как-то не случилось, помещение пришлось уступить жене под курятник- ей тоже надо чем-то заниматься :).
Хорошая тема, я давно мыслил открыть такую, да всё не было времени.

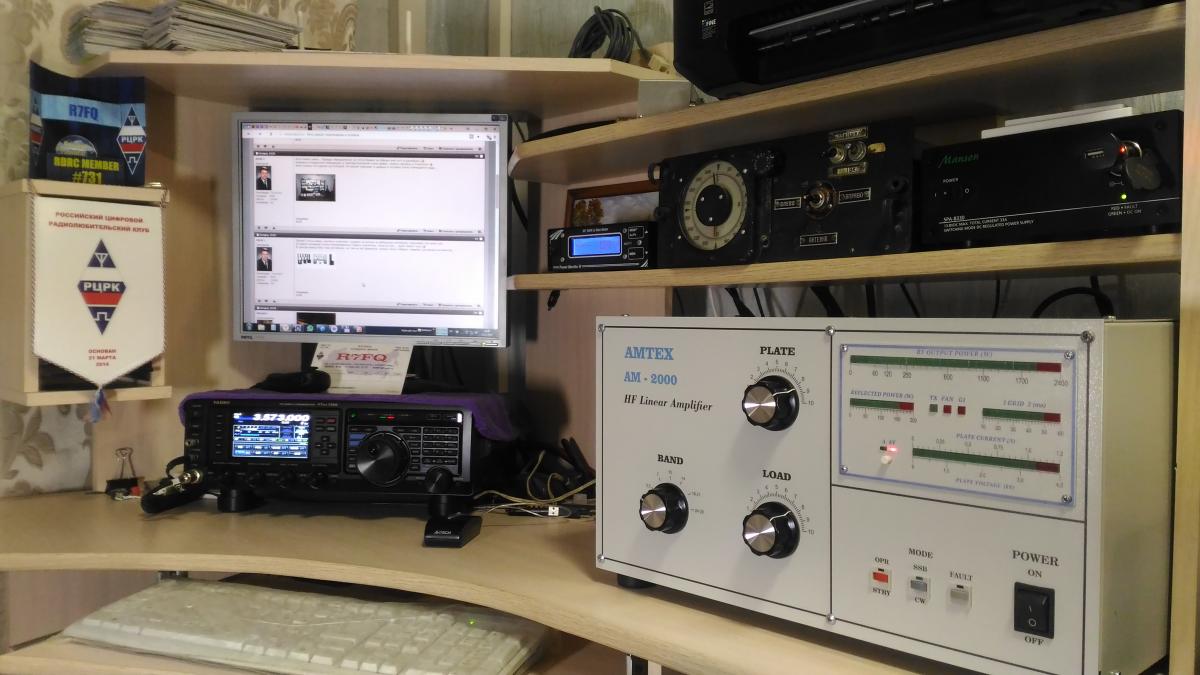

Сейчас сделал фото своей техники
Вложение 1900
Ночное освещение не все детали передаёт чётко. Но наверно это не последнее.
А вот ещё встретил в интернет, наш одноклубник:

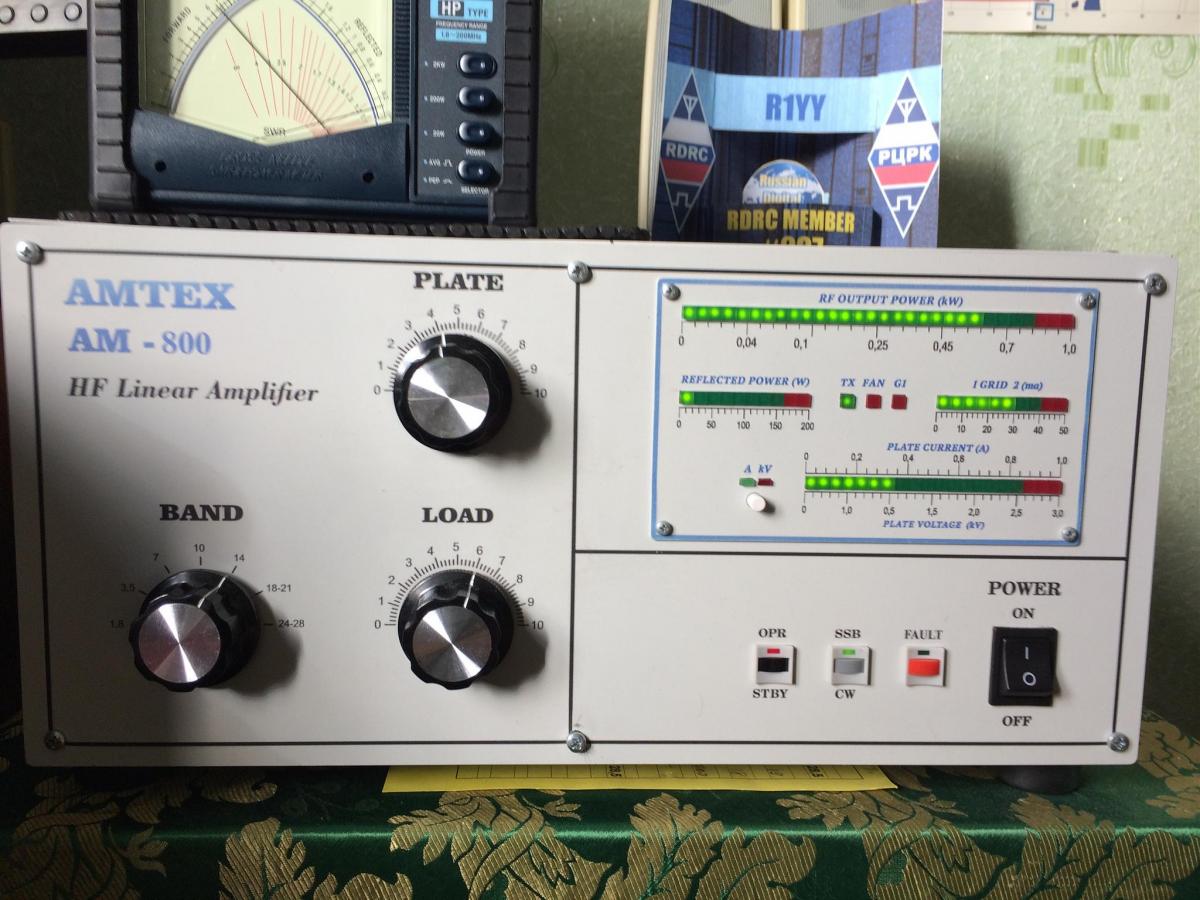

Вложение 1901
симпатичный усилок....
Отлично все видно. Аккуратно все. Усилитель конечно -мечта! Какая цена,если не секрет?
Давно искал такой. Хотелось максимально возможного аккуратного исполнения. Но за цену ниже чем импортные (перечислять не буду).
Для себя нашёл оптимальный вариант. Смотреть: http://radio54.ru/category/my-delo/
только хотел спросить о том же....ценя конечно впечатляет,но думаю стоит того....

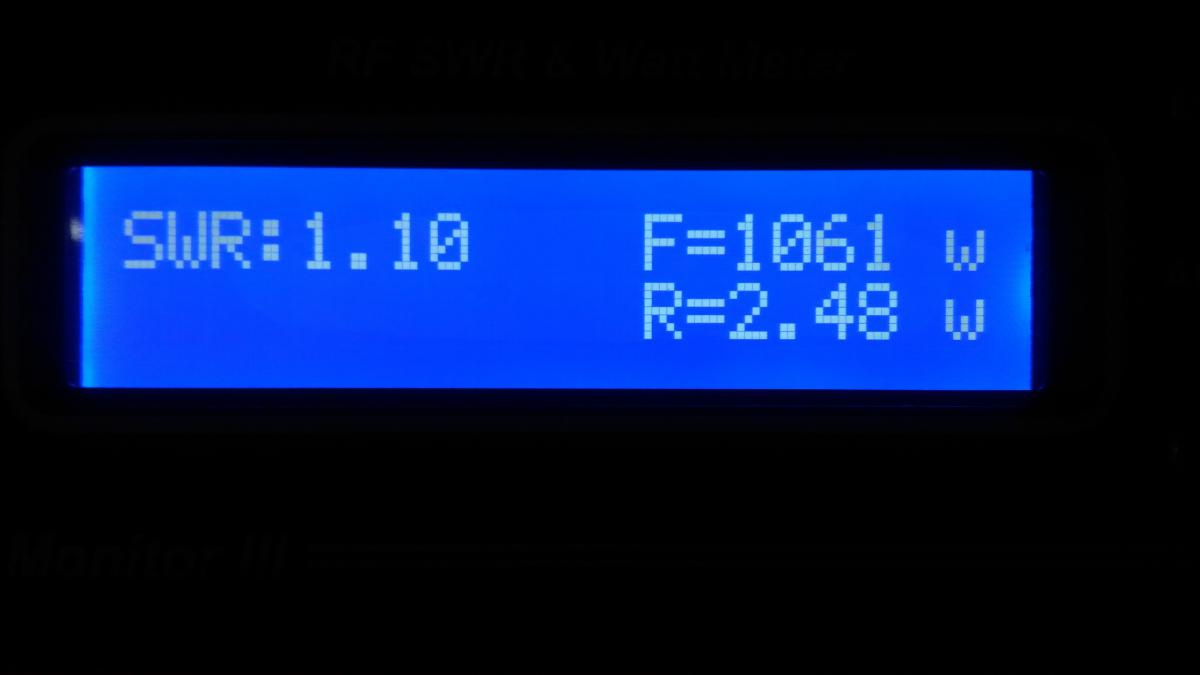

Да, цена не маленькая. Но намного меньше импортных с той же выходной мощностью. Но даже судя по картинке, сделано аккуратно. Смотрел объявления о продаже на QRZ.ru, Два-три дня и усилитель продан. У меня он пока меньше недели. За это время проблем не обнаружил. Гарантия - год. При подаче 10вт на вход, на выходе 1000вт. Вот пример у меня на 20м:
Вложение 1902
мне он все больше нравится:)
Отличное у тебя рабочее место Игорь!
Надо как-нибудь на 40 или 15м сработать в SSTV с тобой.

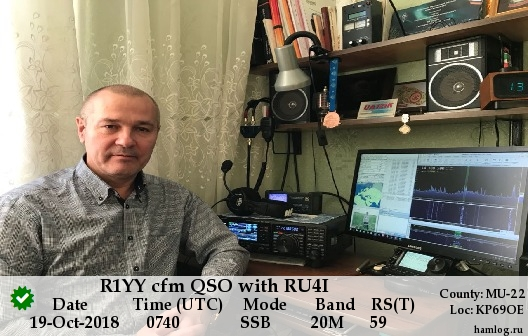

R1YY на всех бэндах и всеми модами вижу и слышу мощно! Вроде месяц назад и в SSB сработали, шел как с соседней комнаты.
У меня такой-же КСВ-метр.
Вложение 1905

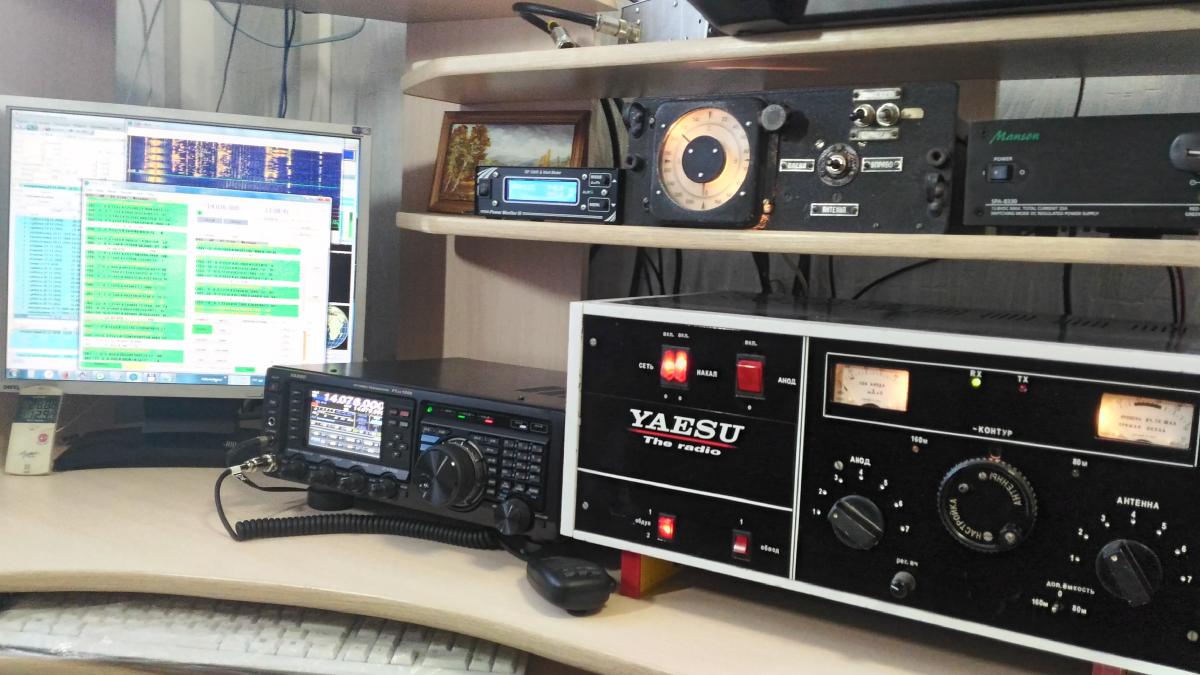

Два года назад у меня было так:
Вложение 1907
тоже достойно:)
Пусть будет резервный, не помешает.
Р-140 -вещь, 50 лет в этом году исполнилось со дня разработки, удачный проект,радиолюбители еще долго будут им пользоваться.
В усилителе на ГУ-74Б, нам ой опыт,немного рискованно обдувается лампа. Если только в легком режиме эксплуатируется...
Желательно оснастить "стаканом" и дуть снизу,чтобы обдув был интенсивным. Лампа -относительно дорогая...
Я начал комплектовать такой усилитель на 2-х лампах, начал мотать анодный трансформатор на тороиде...корпус правда маловат,надо искать другой или блок питания
сделать отдельно... Далекая перспектива.
Володь...приезжай в гости,подарю на 811-х....:)
Володя, я купил такой у человека перед его смертью, он умер, а его УМ я переделал на свой лад. У меня фарфоровый стакан в горизонтали, так как по вертикали места было мало ( корпус от осциллографа), а ламп ГУ-74Б у меня прилично. Лампа выдаёт в пределе 500-700 вт, и нет проблем.У меня запас ламп разных прилично ...
Пиши, только за чем она тебе нужна? Есть лучше - Гу-84Б, а панельки на фото ... дорогое удовольствие. Будешь себя облучать?
На счёт моего УМ Гу 74б ... вот так сейчас ...всё работает. Не мелочись с 43 -тей, ставь сразу Гу47б и сходу 10-14 квт в антенне!
Могу Гу-5Б предложить ... ещё круче.
Замечательный набор,у меня пока только одна лампа ГУ-74Б, на вид не пользованная, на радиаторе нет царапин и следов нагрева, полоска краски свеженькая.
Буду искать вторую, желательно бартер конечно.
Переделка в расположении ГУ-74Б уже лучше,чем была, если поставишь еще "улитку" вместо осевого вентилятора -будет служить лампа очень долго.
Юмор понял :rolleyes:

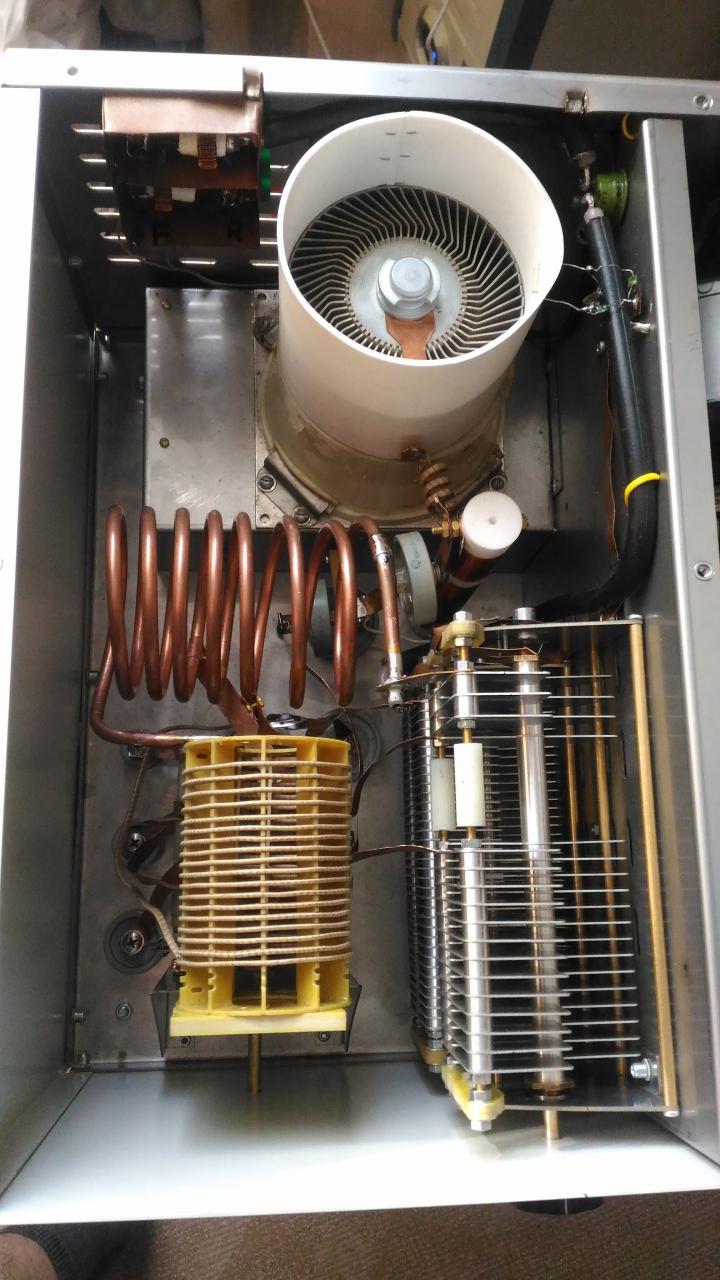

Мне на запас. Вот сюда, на фото:
Вложение 1917
Выдаёт более 1500вт при входной 25вт. Но я использую с меньшей мощностью.
Был у товарища на двух ГУ-74Б. Вроде аккуратно сделан. Но он остался недоволен и продал его.
У ГУ-74Б, как и у многих керамических ламп, "маломощная" экранная сетка, поэтому нужно делать не только стабилизацию напряжения,но защиту по току этой сетки.
Ну и тренировать нужно их серьезно, прострелы могут быть чаще,чем у стекляных ламп. Прострел на управляющую сетку может привести к выходу из строя трансивера(если качаем в сетку).
Другими словами, на керамических лампах желательно все делать скурпулезно, в том числе охлаждение.
Здесь обдув сделан верно, единственное я бы сделал зазор 2-3мм между стаканом и радиатором, чтобы внешняя стенка радиатора тоже участвовала в охлаждении.
Хотя это уже очень тонкие мелочи,т.е. малое влияние оказывают,если работать не на максимальной мощности.
Вижу применен правильный переменный конденсатор на аноде, для 10м диапазона отдельные секции -хорошее решение.
В идеале требуется подбор лампа попарно или на каждую лампу свои цепи питающих напряжений,чтобы подобрать режимы отдельно для работы параллель.
Экспериментировали на коллективке, на одной лампе максимум выдает 800 вт, вставляем 2 шт - 1300 вт, пришлось подбирать пары,чтобы мощность удвоилась.
С этой точки зрения,усилитель на одной лампе (например ГУ-43Б) более предпочтительнее.
я имел в виду что мощность 500-700 ватт для дома достаточно...а на чем это реализовано уже другой вопрос...
